S3, DXT, BC

이게 사실 같은 놈인데 회사 및 저작권 관련인데... 변종이라 보면 되겠다.

요즘은 MS문서에서도 BC라고 하는나와있는거 보면 이젠 BC로 말하는게 맞는것 같다.

아무래도 BC는 Block Compress로 브랜드를 탈피한 용어니까...



예전 256 color 의 아이디어를 4x4 텍셀 단위로 바꾼것이다.

게다가 4x4라는게 큰것 같지만 크지 않은 텍셀이다.

그래서 대강 철저히 4x4로 뭉개는 느낌이라고 보면 될것이다.





1. BC1

BC1 구성, 총 8 Byte (16텍셀당)



	크기	설명
color_0	2 Byte	16텍셀 중 최소 칼라 (vector로 봤을때 절대값이 최소)
color_1	2 Byte	16텍셀 중 최대 칼라 (vector로 봤을때 절대값이 최대)
d/c/b/a (텍셀)	1 Byte	한 텍셀당 2 bit
h/g/f/e (텍셀)	1 Byte
l/k/j/i (텍셀)	1 Byte
p/o/n/m (텍셀)	1 Byte

* 16텍셀을 8byte에서 표현 (1텍셀당 4bit)



	bit 값	설명
color_0	00	16텍셀 중 최소 칼라
color_1	01	16텍셀 중 최대 칼라
color_2	10	2/3*color_0 + 1/3*color_1
color_3	11	1/3*color_0 + 2/3*color_1





2. BC2

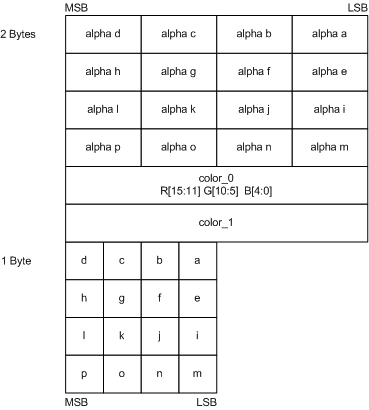

BC2 구성, 총 16 Byte (16텍셀당)

BC2는 알파채널을 따로 뺐다. 그게 무려 8 Byte나 된다.

(color bit는 2bit인 반면 alpha bit는 4bit)

따라서 전체 1텍셀당 8 bit다.

이 다음부터는 전부 16텍셀당 16 Byte이다.

그럼에도 256칼라와 동급이다. 요즘은 비디오 메모리 모잘라도 팔레트 안쓰는 이유를 알것 같다.



alpha bit를 별도로 뺐으니까 칼같이 딱 끊어지는 이미지에 유리하겠다.

글씨라던지...





3. BC3

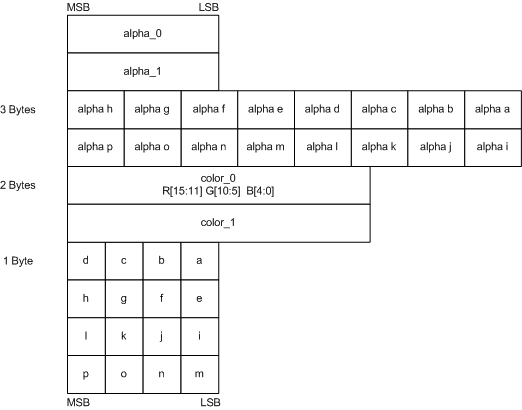

BC3 구성, 총 16 Byte (16텍셀당)

이번 버전의 변형된점은 alpha도 min/max로 나누고 3 bit씩 할당했다는것이다.

한 텍셀에서 알파값이 급격히 변하지 않는다면 (부드럽게 블렌딩되는 머리카락, 이펙트등...)

alpha_0과 alpha_1을 거꾸로 배치해서 외곽선 부분을 효과적으로 구현하려 했다.
사실 정확한 의도는 모르겠다. alpha_0, alpha_1, alpha_6, alpha_7에 같은 숫자가 들어갈 수 있다.



	bit 값	alpha_0 > alpha_1 (6단계)	alpha_0 <= alpha_1 (4단계)
alpha_0	000	최대	최소
alpha_1	001	최소	최대
alpha_2	010	6/7*alpha_0 + 1/7*alpha_1	4/5*alpha_0 + 1/5*alpha_1
alpha_3	011	5/7*alpha_0 + 2/7*alpha_1	3/5*alpha_0 + 2/5*alpha_1
alpha_4	100	4/7*alpha_0 + 3/7*alpha_1	2/5*alpha_0 + 3/5*alpha_1
alpha_5	101	3/7*alpha_0 + 4/7*alpha_1	1/5*alpha_0 + 4/5*alpha_1
alpha_6	110	2/7*alpha_0 + 5/7*alpha_1	0
alpha_7	111	1/7*alpha_0 + 6/7*alpha_1	255





4. BC4, BC5

BC4는 1채널(R), BC5는 2채널(RG)이다. BC4두개 붙인게 BC5다. 그래서 BC4는 생략한다!

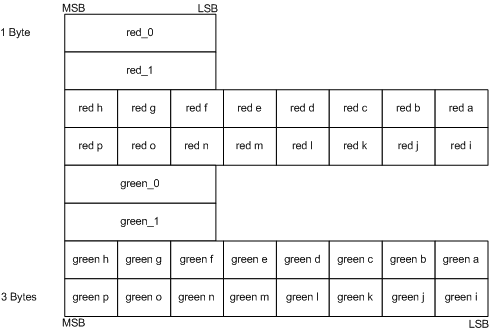

BC5 구성, 그림은 3byte 맞추려해서 그렇고 4x4는 변함없다.

겨우 두 채널로 뭐에 쓸까 하겠지만.. 사실 중요하다.

바로 N.O.R.M.A.L  M.A.P 에 사용한다.

그런데?? 우리가 아는 normal map은 xyz 3채널이다.

그런데 두개를 쓰는게 말이 되는가?

말이 된다. 어차피 길이가 1로 정규화 되어있는 vector 값이다. (unsigned normal 1, signed normal은 2)

두개를 알면 하나는 계산해서 알 수 있다!

일단 두가지 모드가 있다. 하나는 signed normal (-1 ~ 1), 하나는 unsigned normal (0 ~ 1) 이다.



	bit 값	rg_0 > rg_1 (6단계)	alpha_0 <= alpha_1 (4단계)
rg_0	000	최대	최소
rg_1	001	최소	최대
rg_2	010	(6*rg_0 + 1*rg_1)/7.0f	(4*rg_0 + 1*rg_1)/5.0f
rg_3	011	(5*rg_0 + 2*rg_1)/7.0f	(3*rg_0 + 2*rg_1)/5.0f
rg_4	100	(4*rg_0 + 3*rg_1)/7.0f	(2*rg_0 + 3*rg_1)/5.0f
rg_5	101	(3*rg_0 + 4*rg_1)/7.0f	(1*rg_0 + 4*rg_1)/5.0f
rg_6	110	(2*rg_0 + 5*rg_1)/7.0f	0.0f
rg_7	111	(1*rg_0 + 6*rg_1)/7.0f	1.0f







5. BC6H, BC7

BC6H는 HDR 지원이다.

BC7은 모드가 많다. 더욱 다양해졌다. 16 Byte 를 가지고 16텍셀을 얼마나 다양하게 다룰지... ㅋㅋㅋ

이건 다룬다면 따로 써야겠다. (스크롤 압박!!!)
